产 品

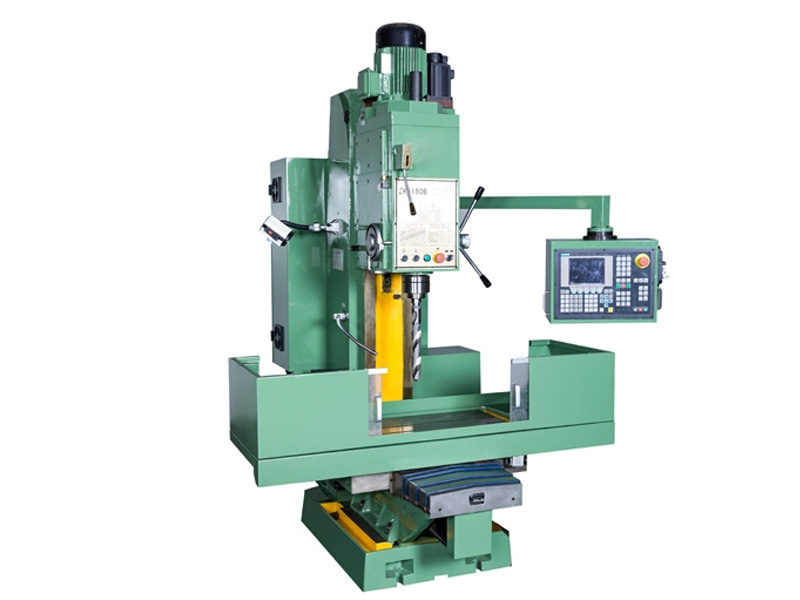

ZK5150数控立式钻床
  • ZK5150数控立式钻床
  • 产品名称:ZK5150数控立式钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:50mm
  • 主轴行程:360mm
  • 主电机功率:3kw
  • 机床重量:
  • 外形尺寸:
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
ZK5150数控立式钻床详细信息

  ZK5150数控立式钻床主要参数:

主要技术参数

ZK5150

工作面尺寸mm

1000*545

工作台面积mm

850*400

钻孔直径mm

 φ50

T型槽宽*槽宽mm

18*3

主轴锥孔

Morse5#

主轴转速/级数 r/min

31.5-1400/12

主电动机功率KW

3

主轴箱行程(手动)mm

360

移动范围mm

850*400*240

主轴端面至工作台面距离mm

65-665

主轴中心线至立柱导轨面距离

335mm

快速移动速度X/Y/Z m/min

15/15/1.1

数控系统CNC

KND数控

主轴扭矩 N.m

350

进给抗力 N

12000

定位精度mm

±0.02

重复定位精度mm

±0.01

我公司生产的ZK5150数控立式钻床具有如下特点:

1、ZK5150数控立式钻床可完成钻、扩、铰、锪、攻丝等工序。适用于中小型板材、盘类、壳体类等复杂零件及模具的批量加工。

2、ZK5050数控立式钻床具有加强主轴,可直接镗孔,主传动置入离心式摩擦离合器,减少换向冲击,实现扭矩过载保护,机床具有顶杆退刀机构。操纵集中、外形新颖、使用维修方便,适用于修理工具等单件小批生产的车间,若配以钻夹具也适用于成批生产的车间。

3、ZK5150数控立式钻床基础件采用特种高强度树脂铸件,高刚性结构,十字工作台面及导轨面均精密磨削,导轨接触面经人工精密刮研和铲花,精度保持性好。

4、Z轴采用加强型主轴结构,显著提高主轴的几何精度和径向刚度。工作台移动采用高精度滚珠丝杠传动,精密进口贴塑导轨(贴塑导轨具有摩擦系数小,摩擦力仅为钢导轨的三分之一,进给平稳无爬行,灵敏度高,可支持和满足微量进给及补偿功能等要求),在重负荷下保持滑动轻巧,移位平稳,定位准确。X、Y、Z三轴自动回零功能,刀具自动补偿功能。机床具有强力切削及切削过载保护装置,集中润滑和大流量循环冷却系统。X、Y、Z三轴分别由伺服电机驱动,扭矩大,定位精度高。数控系统编程简单,操作方便,实用可靠(数控系统可根据客户选配)

ZK5150数控立式钻床在结构性能上具有以下优点:

1、数控机床底座、滑座、工作台及立柱采用树脂砂高强度铸铁,并经时效处理;机床导轨面及工作台面均经过高频淬火、精密磨削,整体刚性好;与导轨相配的贴塑,自动间歇润滑,进给平稳无爬行,精度保持良好。

2、三轴配交流伺服电机,X、Y轴采用高精度滚珠丝杠传动,在重负荷下保持滑动轻巧、移动平稳、定位准确。

3、数控系统标配广泰130im加工中心数控系统,用户也可选择其它如广数、凯恩帝、西门子等数控系统。

ZK5150数控立式钻床可实现以下功能:

1、标配加工中心数控系统,可实现X、Y轴快速精确定位,Z轴快进、工进、快退等进给,并可实现X,、Y、Z三轴联动。

2、ZK5150数控立式钻床保留了方柱立式钻床的全部功能,适用于钻、扩、铰、锪、攻丝等工序,X、Y、Z三轴分别由交流伺服电机驱动,扭矩大,加工效率好,定位精度好,编程简单,操作方便,使用可靠,适用于各行各业中小批量机械加工。
