Z3040x14/2摇臂钻床

主要结构及运动形式

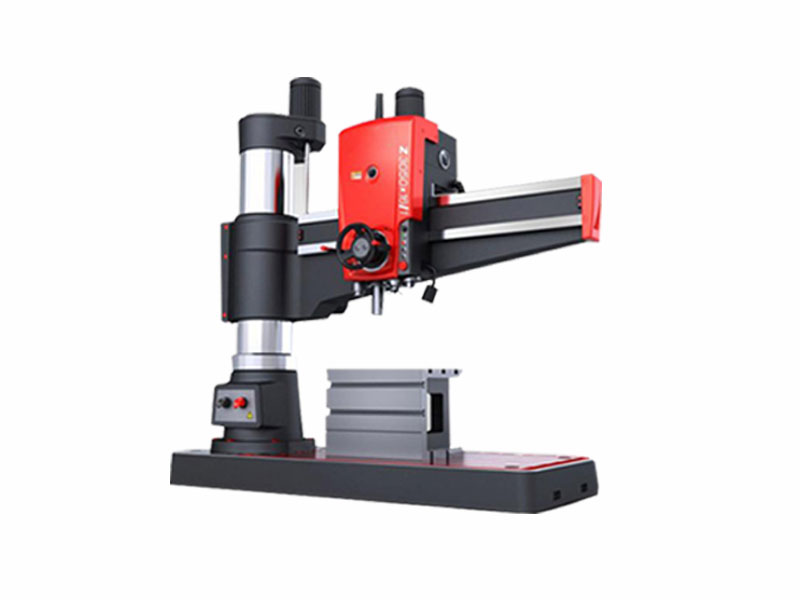

它主要由底座、内立柱、外立柱、摇臂、主轴箱、工作台等组成。内立柱固定在底座上，在它外面套着空心的外立柱，外立柱可绕着内立柱回转一周，摇臂一端的套筒部分与外立柱滑动配合，借助于丝杆，摇臂可沿着外立柱上下移动，但两者不能作相对移动，所以摇臂将与外立柱一起相对内立柱回转。主轴箱是一个复合的部件，它具有主轴及主轴旋转部件和主轴进给的全部变速和操纵机构。主轴箱可沿着摇臂上的水平导轨作径向移动。当进行加工时，可利用特殊的夹紧机构将外立柱紧固在内立柱上，摇臂紧固在外立柱上，主轴箱紧固在摇臂导轨上，然后进行钻削加工。

主运动：主轴的旋转。进给运动：主轴的轴向进给。摇臂钻床除主运动与进给运动外，还有外立柱、摇臂和主轴箱的辅助运动，它们都有夹紧装置和固定位置。摇臂的升降及夹紧放松由一台异步电动机拖动，摇臂的回转和主轴箱的径向移动采用手动，立柱的夹紧松开由一台电动机拖动一台齿轮泵来供给夹紧装置所用的压力油来实现，同时通过电气联锁来实现主轴箱的夹紧与放松。  摇臂钻床的主轴旋转和摇臂升降不允许同时进行，以保证安全生产。
