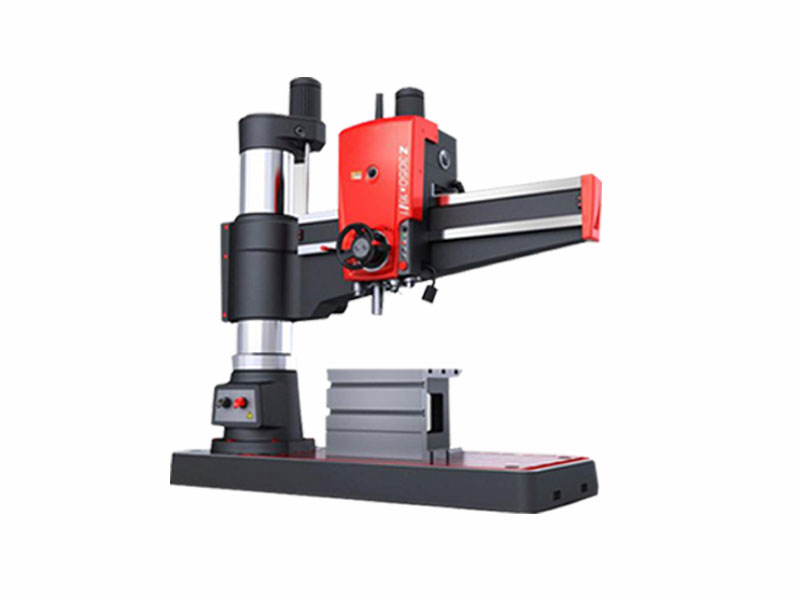

Z3040x13/1摇臂钻床
Z3040x13/1摇臂钻床

Z3040x13/1摇臂钻床

日期:2021-04-18 来源:www.zjskybz.com 点击:1720次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:40mm
  • 主轴行程:280mm
  • 主电机功率:3kw
  • 机床重量:1800kg
  • 外形尺寸: 1800×760×2100mm
在线咨询全国热线
024-66715888
产品描述
 Z3040x13/1摇臂钻床采用液压方式控制摇臂升降和旋转,大大提高了钻孔的效率减轻了操作的压力,并且主轴,摇臂和底座都做了加强,有着操作便捷,工作稳定等特点。

Z3040×13/1摇臂钻床技术参数

规格名称

单位

Z3040×13/1摇臂钻床

钻孔直径

mm

40

主轴中心线至立柱母线距离

mm

360-1300

主轴端面至底座工作面距离

mm

260-1000

主轴行程

mm

280

主轴锥孔(莫氏)

mores.no

4#

主轴转速范围

r/min

34-1220

主轴转速级数

step

12

主轴进给量范围

mm/r

0.10-0.25

主轴进给量级数

step

6

主轴箱水平移动距离

mm

870

主轴允许进给最大抗力

n

6500

主电机功率

kw

3

机床重量

kg

1800

外形尺寸

mm

1800×760×2100

中捷摇臂钻床优势:
1.齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑,实践证明这个方式没有办法把油甩到上面,上面的齿轮传统方式都是干磨。客户使用几个月后发现噪音大,一年至两年后要换上面的齿轮。
2.摇臂钻采取润滑自轴承进入,充分的润滑轴承,自轴承下来后到齿轮,只要勤换油,不要蛮操作,轴承、齿轮没有坏的理由。
3.高地机床在高效节能方面开发了节能高效电机,采用台湾炮塔铣电机原理。把转子高度降低,把粗度加大,增加电机的扭力,减小电机的功率,实验证明,现在公司使用的电机比传统电机每小时节能2度电。节能电机每天按照12小时计算,12*2=24度,每天24度*365天=8760度,两年省下一台设备款。
4.立柱安全锁紧,传统一般都是立柱锁紧 不带安全装置,装此设置要多2个交流接触器。高地钻床产品带安全自动保护装置,在人工忘记松开锁紧的情况下,它可以自动断电防止摇臂升降式拉伤立柱,把升降丝母滑丝。
5.主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。
6.超音频淬火齿轮:耐磨、硬度高,淬火是要按照操作规程做的。不是用火烧烧就可以的,淬火、磨齿的工艺不要只是说,噪音是检测齿轮质量的大概。磨齿的噪音小,无杂音。反之噪音分贝在100分贝以上。全部齿轮使用数控蜗杆磨精度磨齿。
7.丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火、热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。
8.精度好,从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证产品出厂的绝对合格。
