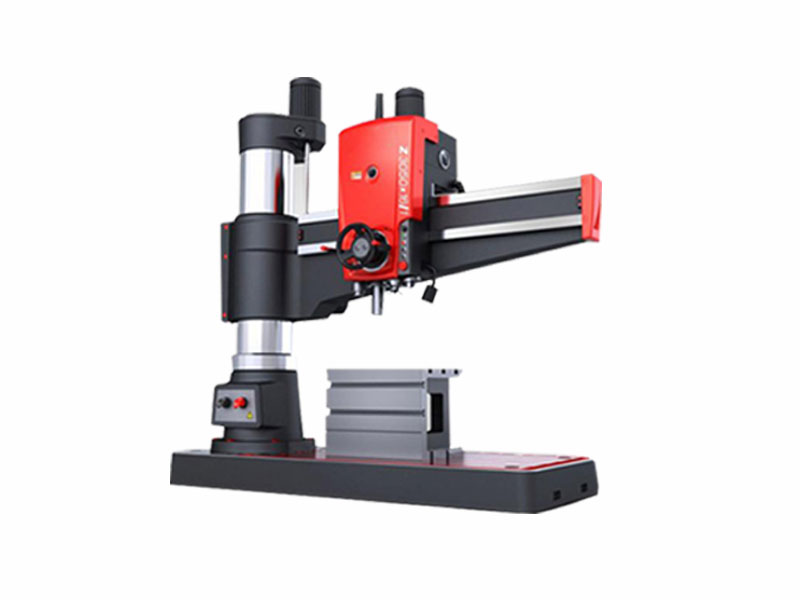

Z3040×14/Ⅰ摇臂钻床技术参数 |
||
|
规格名称 |
单位 |
Z3040×14/Ⅰ |
|
钻孔直径 |
mm |
40 |
|
主轴中心线至立柱母线距离 |
mm |
370-1370 |
|
主轴端面至底座工作面距离 |
mm |
280-1210 |
|
主轴行程 |
mm |
260 |
|
主轴锥孔(莫氏) |
mores.no |
4# |
|
主轴转速范围 |
r/min |
40-1896 |
|
主轴转速级数 |
step |
12 |
|
主轴进给量范围 |
mm/r |
0.13-0.54 |
|
主轴进给量级数 |
step |
4 |
|
摇臂升降速度 |
m/mm |
1.32 |
|
主轴箱水平移动距离 |
mm |
1000 |
|
摇臂回转角度 |
〫 |
±90 |
|
主轴允许最大扭矩 |
n．m |
200 |
|
主轴允许最大进给抗力 |
n |
10000 |
|
机床功率 |
kw |
3 |
|
机床重量 |
kg |
2200 |
|
外形尺寸 |
mm |
2053×820×2440 |
电力拖动特点及控制要求
1.由于摇臂钻床的运动部件较多，为简化传动装置，使用多电机拖动，主电动机承担主钻削及进给任务，摇臂升降及其夹紧放松、立柱夹紧放松和冷却泵各用一台电动机拖动。
2.为了适应多种加工方式的要求，主轴及进给应在较大范围内调速。但这些调速都是机械调速，用手柄操作变速箱调速，对电动机无任何调速要求。从结构上看，主轴变速机构与进给变速机构应该放在一个变速箱内，而且两种运动由一台电动机拖动是合理的。
3.加工螺纹时要求主轴能正反转。摇臂钻床的正反转一般用机械方法实现，电动机只需单方向旋转。
