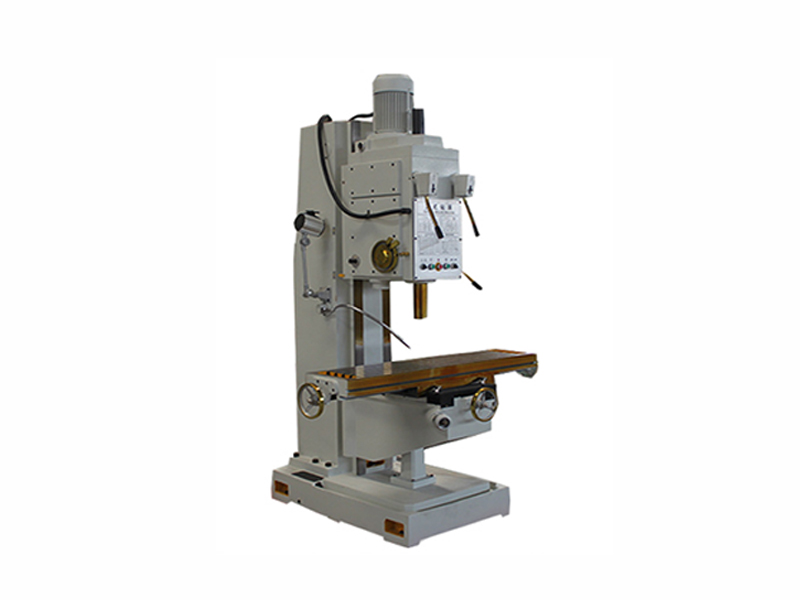

Z5140B-3立式钻床
  • Z5140B-3立式钻床
  • 产品名称:Z5140B-3立式钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:40mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1250kg
  • 外形尺寸:1090x905x2465mm
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
Z5140B-3立式钻床详细信息

Z5140B-3立式钻床由变速箱、主轴箱、圆立柱、工作台、托架、底座、电气箱等部件组成。变速箱组合在主轴箱上,主轴箱固定在圆立柱上方,其位置处于机床的上方。工作台套装在托架上,托架套装在圆立柱中间,圆立柱安装在底座上。

主要参数

单位

Z5140B-3立式钻床

工作台尺寸

mm

800x320

Z向行程

mm

300

主轴型号

mm

MT4

主轴功率

KW

3

主轴行程

mm

250

主轴箱行程(手动)

mm

200

主轴传动

s

齿轮传动

主轴转速/级数

rpm

31.5-1400/12级变速

进给级数



9级

主轴最大钻孔直径

mm

Φ40

工作台承重

kg

200

T型槽数/槽宽/槽距离

mm

3/14

主轴端面至工作台面最大距离

mm

750

外形尺寸

mm

1090x905x2465

重量

Kg

1250


Z5140B-3立式钻床功能及特点是什么?
1. 方柱立式钻床、机床由主轴箱、立柱、底座、工作台等主要部分组成。 机床要求布置足够的加强筋板,保证机床具有足够强度、刚性和 高稳定性。结构可靠。
2.电机采用国内知名品牌,主轴轴承、丝杆、主要电器元件、主要液压元器件采用当今市场上质量较高的主流产品。
3. 主轴系统有高性能的传动精度和刚性,主轴各级变速机构灵敏可靠。
4. 操作系统集中,工人使用方便快捷,维修方便。
5. 主轴攻丝能实现自动反转,自动进给、定程切削。除用于钻孔外,还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等。效率高、刚性好、 精度高、噪音低、变速范围广
6.机床的钻孔直径为Z5140B:¢40mm;Z5150B:¢40mm(在50-60kgf/mm的钢材上,在布氏硬度HB=220的铸铁上,钻孔能力分别为¢40mm、 ¢50mm) 7..Z5140B、z5150B为固定工作台;Z5140B-3、Z5150B-1为十字工作台。十字工作台的,则工作台能纵横、升降手动进给。
