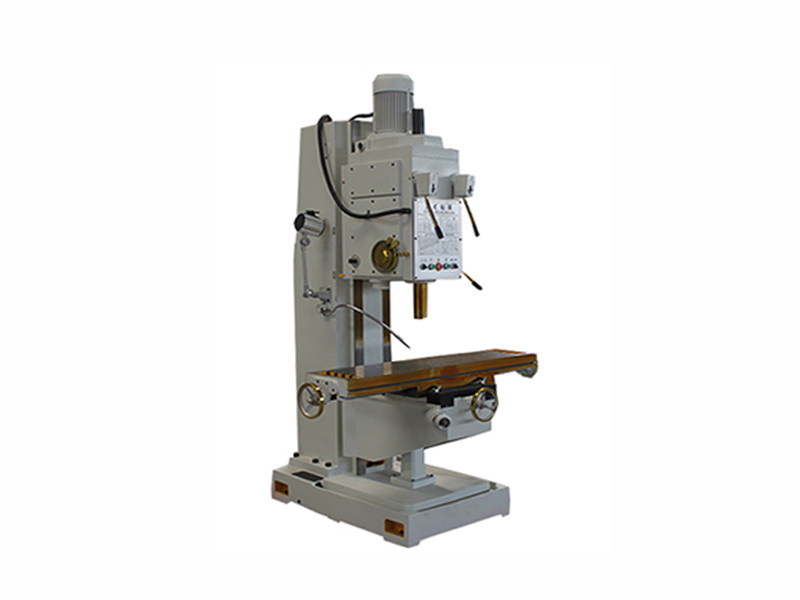

Z5140B-1立式钻床
  • Z5140B-1立式钻床
  • 产品名称:Z5140B-1立式钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:40mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1350kg
  • 外形尺寸:1300x1200x2465mm
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
Z5140B-1立式钻床详细信息

机床的钻孔直径为Z5140B:¢40mm:(在50-60kgf/mm的钢材上,在布氏硬度HB=220的铸铁上,钻孔能力分别为¢40mm)。Z5140B-1为固定工作台,Z5140B-1为十字工作台,主轴垂直运动。本机床除用于钻孔外,还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等。

主要技术参数

Z5140B-1

最大钻孔直径mm

40

主轴轴孔锥度

MT4

主轴行程mm

250

主轴箱行程(手动)mm

200

主轴转速级数

12

进给量级数

9

主轴转速范围r.p.m

31.5~1400

进给量范围mm/r

0.056~1.80

工作台面尺寸mm

1200 x 280

工作台纵横行程mm

600/300

工作台升降行程mm

300

主轴端面至工作台面最大距离mm

750

主电机功率kw

3

外形尺寸mm

1300x1200x2465

机床重量(净重)kg

1350


Z5140B-1立式钻床主轴制动原理:
Z5140B-1的立式钻床的制动原理为能耗制动电机是三相的汽车用品,。也就是每一相通电后电机旋转120度,立式钻床的制动就是当电机停止旋转后立马给电机其中的一相电给直流24伏的电,,电机因为只得到了一相电磁场固定,所以电机会很快停止,另外立式钻床63还有80的立钻是利用的液压来正反转和制动,,当然有些小厂生产的也有区别 ,还有钻床住电机下面会有摩擦片的,那个摩擦片是起主轴超载的时候打滑用的保护电机,希望能对你有帮忙, 完全依靠皮带刹车,Z5140B-1一旦停止,皮带轮马上停止转动,皮带也牵动主轴停止。反之皮带太光滑了就停了还会依惯性再转动。
 在使用Z5140B-1立式钻床时需要掌握的规程:
①立式钻床在现代化生产中具有主要的生产含义,可以进行钻孔、扩孔、铰孔、锪平面和攻螺纹等加工。钻床钻小直径孔或深孔时,要经常退钻排屑,避免切屑堵塞而扭断钻头,一般在钻孔深度打直径的3倍时,一定要退钻排屑。钻床运用有必要把握的操作规程。
②应根据孔径挑选钻头,装卸钻头时,有必要运用锥形冲头和卡钻扳手,不得恣意乱敲。应根据工件硬度和孔径调理钻头进刀量,硬质资料和大孔径钻孔应选用小进刀量,避免损坏钻头和工件。
③工件钻孔前应放稳、固定。大工件钻孔时,应安放保险;小工件钻孔使用压板或钳子固定;不得手拿工件直接钻孔。钻孔作业中,禁绝戴手套,禁绝用手铲除铁屑,禁绝在旋转的钻头下翻转,卡压或丈量作业。手禁绝接触旋转部位。
④操作时发现钻头在卡具中打滑,应立即泊车提起主轴,便钻头离开工件, 夹紧后方能持续运用。钻孔将透时,应减少钻头压力和进刀量。钻硬件或大孔时,应加冷却剂,以防过热损坏钻头、工件。
⑤开车前查看钻床传动有些及操作手柄是否正常和活络,调整转速后,应先用手盘动试转,确保完全啮合后,再以低速空转2~5分钟,观察工作状况,正常无误后才作业。应根据工件硬度和孔径调理钻头转速,硬质资料和大孔径钻孔应选用低钻速;但不得在通电旋转状况下调整转速。
用户在转移立式钻床时请根据以下吊运图进行转移,从新安装调试,以便确保该机床的精密度。
