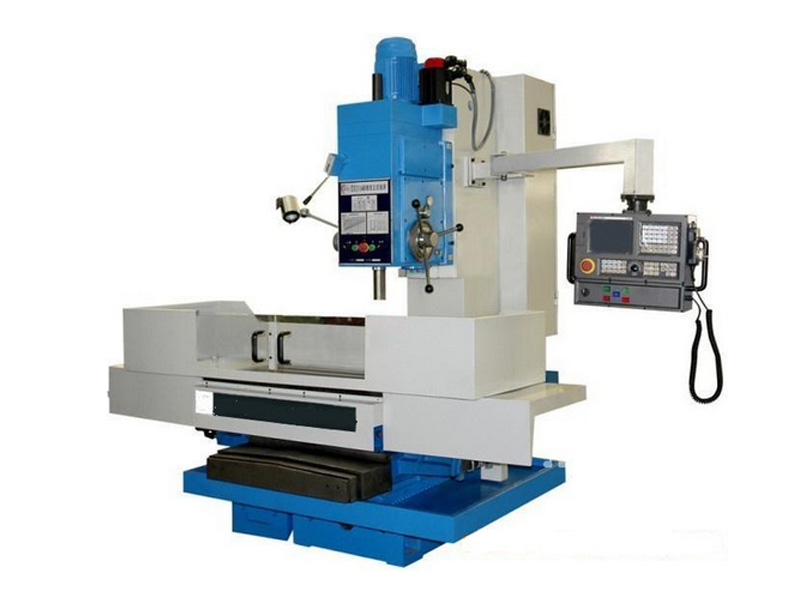

ZK5140数控立式钻床
  • ZK5140数控立式钻床
  • 产品名称:ZK5140数控立式钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:40mm
  • 主轴行程:360mm
  • 主电机功率:3kw
  • 机床重量:
  • 外形尺寸:
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
ZK5140数控立式钻床详细信息

数字控制机床简称数控机床,是一种装有程序控制系统的自动化机床。而数控钻床属于金属切削类数控机床,主要用于钻孔、扩孔、铰孔、攻丝等加工。在汽车、机车、造船、航空航天、工程机械行业,尤其对于超长型叠板,纵梁、结构钢、管型件等多孔系的各类大型零件的钻孔加工当为首选。

 ZK5140数控立式钻床适用于中小型板件、盘类、壳体类等复杂零件及模具的批量加工。机床基础件采用优质特种铸件,高刚度结构:导轨淬火磨削,与其相配的导轨贴塑,自动间歇润滑,进给平稳无爬行。精度保持性好。主轴传动采用交流电机驱动,高转速,大扭矩,宽恒功率区,温升低,噪声低。机床具有强力切削,大流量冷却,宽排屑槽。

ZK5140数控立式钻床主要有哪些部分组成?

1、主机,他是数控机床的主要部分,包括机床身、立柱、主轴、进给机构等机械部件。他是用于完成各种切削加工的机械部件。

2、数控装置,是数控机床的心脏,包括硬件(印刷电路板、CRT显示器、键盒、纸带阅读机等)以及相应的软件,用于输入数字化的零件程序,并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。

3、驱动装置,他是数控机床执行机构的驱动部件,包括主轴驱动单元、进给单元、主轴电机及进给电机等。他在数控装置的控制下通过电气或电液伺服系统实现主轴和进给驱动。当几个进给联动时,可以完成定位、直线、平面曲线和空间曲线的加工任务。

4、辅助装置,是指数控机床的一些必要的配套部件,用以保证数控机床的运行,如冷却、排屑、润滑、照明、监测等。它包括液压和气动装置、排屑装置、交换工作台、数控转台和数控分度头,还包括刀具及监控检测装置等。

5、编程及其他附属设备,可用来在机外进行零件的程序编制、存储等。

ZK5140数控立式钻床参数:

主要技术参数

ZK5140

工作面尺寸mm

800*545

工作台面积mm

700*600

钻孔直径mm

 φ40

T型槽宽*槽宽mm

18*3

主轴锥孔

Morse4#

主轴转速/级数 r/min

31.5-1400/12

主电动机功率KW

3

主轴箱行程(手动)mm

360

移动范围mm

850*600*240

主轴端面至工作台面距离mm

100-700

主轴中心线至立柱导轨面距离

335mm

快速移动速度X/Y/Z m/min

5/5/2.5

数控系统CNC

KND系统

主轴扭矩 N.m

350

进给抗力 N

10000

定位精度mm

±0.02

重复定位精度mm

±0.01

  ZK5140数控立式钻床包括的附件和工具有:

退套楔1件,短变径套1套,莫氏锥度接杆1件,保证机床基本性能的专用工具。

ZK5140数控立式钻床具有如下特点和用途:

1、数控系统编程简单,操作方便,实用可靠(数控系统可根据客户选配)

2、该系列钻床可以完成钻、扩、绞、锪、攻丝等工序,X、Y、Z三轴分别由步进电机控制,扭矩大,定位精度可控。

3、Z轴采用加强型主轴结构,显著提高主轴的几何精度和径向刚度。工作台移动采用高精度滚珠丝杠传动,精密进口贴塑导轨(贴塑导轨具有摩擦系数小,摩擦力仅为钢导轨的三分之一,进给平稳无爬行,灵敏度好,可支持和满足微量进给及补偿功能等要求),在重负荷下保持滑动轻巧,移位平稳,定位准确。X、Y、Z三轴自动回零功能,刀具自动补偿功能。ZK5140数控立式钻床具有强力切削及切削过载保护装置,集中润滑和大流量循环冷却系统。X、Y、Z三轴分别由伺服电机驱动,扭矩大,定位精度好。

4、ZK5140数控立式钻床可完成钻、扩、铰、锪、攻丝等工序。适用于中小型板材、盘类、壳体类等复杂零件及模具的批量加工。

5、ZK5140数控立式钻床基础件采用特种高强度树脂铸件,高刚性结构,十字工作台面及导轨面均精密磨削,导轨接触面经人工精密刮研和铲花,精度保持性好。
