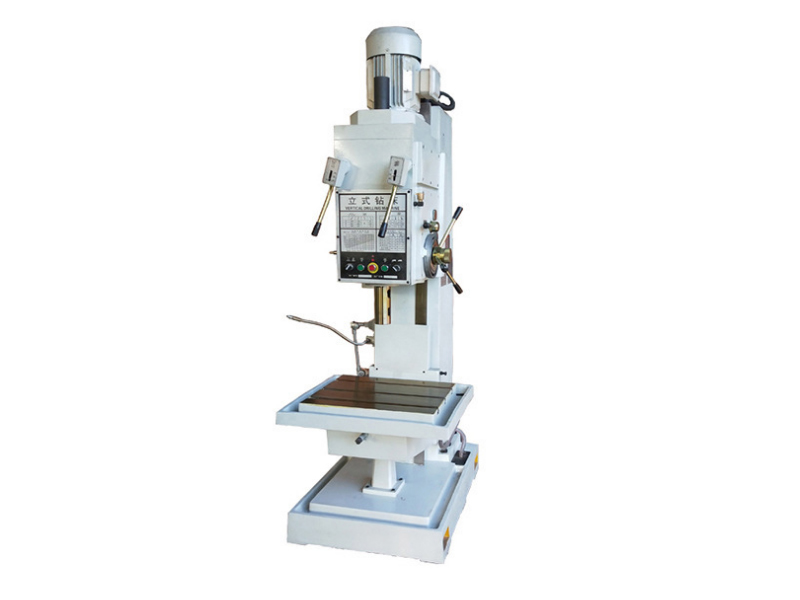

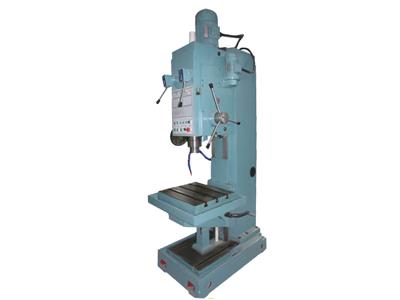

- 产品名称:Z5140B立式钻床
- 生产厂家:沈阳中捷数控摇臂钻床厂
- 销售经理:李经理
- 联系方式:024-66715888 13555768188
- 钻孔直径:40mm
- 主轴行程:250mm
- 主电机功率:3kw
- 机床重量:1250kg
- 外形尺寸:1090*905*2465mm
- 生产厂家
- 实惠价格
- 精度可控
- 优质配件
- 三包一年
- 售后无忧
Z5140B系列方柱立式钻床是一款万能型通用机床。机床的钻孔直径为Z5140B:¢40mm:(在50-60kgf/mm的钢材上,在布氏硬度HB=220的铸铁上,钻孔能力分别为¢40mm)。Z5140B为固定工作台,Z5140B-1为十字工作台,主轴垂直运动。本机床除用于钻孔外,还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等。本机床效率高、刚性好、精度高、噪音低、变速范围广。如工作台为十字工作台的,则工作台能纵横、升降手动进给。操纵集中,外形新颖,使用维修方便,适用于修理工具等单件小批生产的车间,若配以钻夹具,也适用于成批生产的车间。
主要技术参数
Z5140B
最大钻孔直径
40
主轴孔锥度
MT4
主轴行程
250
主轴箱行程(手动)mm
200
主轴转速级数
12
主轴转速范围r.p.m
31.5-1400
进给量级数
9
进给量范围mm/r
0.056-1.80
工作台面积mm
560-480
工作台垂向行程mm
300
主轴端面至工作台面最大距离mm
750
主电机功率kw
3
外形尺寸mm
1090-905-2465
机床净重kg
1250
主要技术参数 |
Z5140B |
最大钻孔直径 |
40 |
主轴孔锥度 |
MT4 |
主轴行程 |
250 |
主轴箱行程(手动)mm |
200 |
主轴转速级数 |
12 |
主轴转速范围r.p.m |
31.5-1400 |
进给量级数 |
9 |
进给量范围mm/r |
0.056-1.80 |
工作台面积mm |
560-480 |
工作台垂向行程mm |
300 |
主轴端面至工作台面最大距离mm |
750 |
主电机功率kw |
3 |
外形尺寸mm |
1090-905-2465 |
机床净重kg |
1250 |
操纵机床时,应注意下列事项:
1)、机床在工作前,须先将主轴箱镶条紧固螺栓16松开,然后把主轴箱调整到所需位置,锁紧镶条使主轴箱紧固在立柱上。
2)、第一次使用或长时间没有使用时,应先将润滑油注入主轴箱内,先让机床由低、中、高各转速空运转几分钟。
3)、起动机床前,应检查各手柄的位置是否正确。
4)、开车时,不得变换主轴转速及进给量,变速必须停车。禁止反接制动。为减小冲击,操作时,必须先按停止开关,再点动反转开关,实现主轴急停。
5)、机床停止工作时,应切断机床总电源开关。
主轴的起动、停止和反转:
主轴的起动、停止和反转是靠按压按钮来实现。在进行钻孔工作或用按钮操纵主轴正反转时,应将选择开关3旋转到钻孔位置;当利用攻丝反转机构进行攻螺纹时应将旋钮旋转到攻丝位置,反转按钮能自锁,实现正常攻丝加工。选择开关在攻丝位置时,若要实现钻孔的反转,应将攻丝撞块装在死区,使撞块不起作用,否则主轴无法工作。
手动进给:
由机动进给转换为手动进给时,先将操纵手柄7顺时针旋转20°并将端盖8向里推进,再将操纵手柄7逆时针旋转,即可实现主轴的手动进给。
机床进给和超越进给:
将端盖8向外拉出,操纵手柄7逆时针旋转20°,即接通机动进给。若将手柄7再反向旋转20°,则机动进给停止。在机动进给过程中,若以高于机动进给速度,逆时针回转手柄7,即得到主轴的超越进给。
机动进给的自动停止:
用螺栓紧固在刻度盘12槽中的撞块9,随手柄7一同旋转,当撞块9撞开撞销10时,进给结合子脱开,从而机动进给自动停止,实现了钻孔定深。钻孔的予定深度,可通过刻度盘12和标尺上的刻度确定,脱开后的结合子可通过向下搬动手柄11复位。
