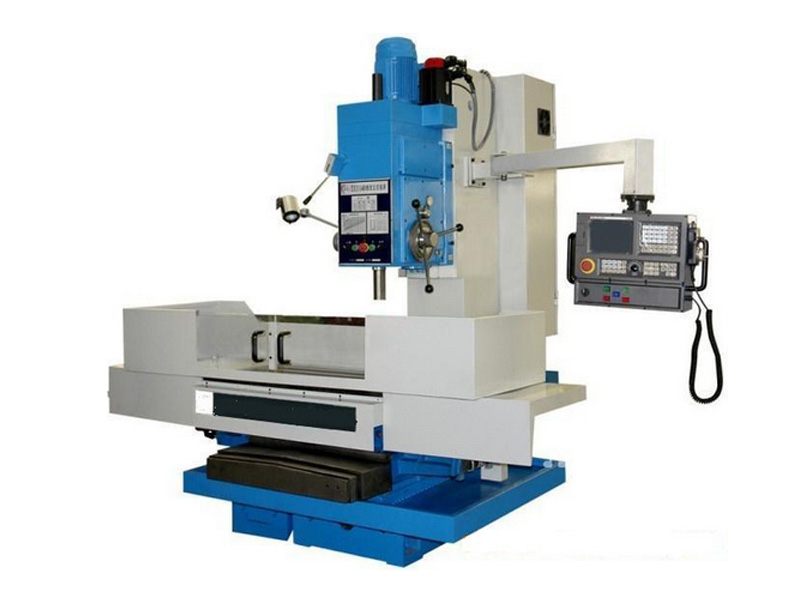

ZK5140数控钻床
  • ZK5140数控钻床
  • 产品名称:ZK5140数控钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:40mm
  • 主轴行程:360mm
  • 主电机功率:3kw
  • 机床重量:
  • 外形尺寸:
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
ZK5140数控钻床详细信息

主要参数:

主要技术参数

ZK5140

工作面尺寸mm

800*545

工作台面积mm

700*600

钻孔直径mm

 φ40

T型槽宽*槽宽mm

18*3

主轴锥孔

Morse4#

主轴转速/级数 r/min

31.5-1400/12

主电动机功率KW

3

主轴箱行程(手动)mm

360

移动范围mm

850*600*240

主轴端面至工作台面距离mm

100-700

主轴中心线至立柱导轨面距离

335mm

快速移动速度X/Y/Z m/min

5/5/2.5

数控系统CNC

KND系统

主轴扭矩 N.m

350

进给抗力 N

10000

定位精度mm

±0.02

重复定位精度mm

±0.01

ZK5140数控钻床是由数控系统控制的自动化钻床,常用于机械制造和修配工厂加工中、小型工件的孔。数控钻床适用于加工径向尺寸大而轴向尺寸相对较小,向需要钻孔或铣削的的大型和重型工件。

ZK5140数控钻床具有以下特点:

1、标配加工中心数控系统,可实现X、Y轴快速精确定位,Z轴快进、工进、快退等进给,并可实现X,、Y、Z三轴联动。

2、ZK5140数控钻床保留了方柱立式钻床的全部功能,适用于钻、扩、铰、锪、攻丝等工序,X、Y、Z三轴分别由交流伺服电机驱动,扭矩大,加工效率高,定位精度好,编程简单,操作方便,使用可靠,适用于各行各业中小批量机械加工。

ZK5140数控钻床在操作时要注意以下安全事项:

1、只有经过培训授权的人员方可使用本机器,未经过培训授权的人员不得操作本设备。

2、为了自身和设备安全请严格遵守各安全标识所注释的内容。

3、操作前请认真检查零配件及刀具,所有损坏的刀具和配件应当由专业人员进行修理或替换。一旦部件出现异常,请不要操作机床,应及时联系相关负责人。

4、操作机床时务必确保操作门关闭并正确互锁,避免旋转的刀具、铁屑造成人身伤害。

5、“紧急停止”键(EMERGENCY STOP)是控制面板上的一个红色旋钮,按下后即可停止机床伺服电机、换刀、冷却泵的所有运动。此旋钮仅在紧急情况下使用,以防机床撞击。

6、配电盘位于电控箱内,电控箱由钥匙和制动销锁住,通常处于锁闭状态,仅在安装及维修时才可以打开,只有持证的电器人员才可以接触。当主断路器开启时,电气柜会带有高压电,并且一些部件会处在高温状态下,因此需要特别小心,一旦机床安装设定完毕,电控箱必须锁闭,只有专业服务人员才可以打开。

7、本机床是自动化控制设备,随时可能启动,因此切勿在机床门开启的情况下操作,不要轻易进入机床防护罩内。

8、当手接触主轴上的刀具时,严禁按下“刀库正转”、“刀库反转”、“下一刀具”键或进行换刀装置操作,否则会损伤手部。

9、为避免换刀装置损坏,应确保各刀具在被调用时,刀具和主轴正确校准。

10、不正确的装夹工件时,可能会导致工件在高速加工、高进给时飞出并射穿安全门,加工超出尺寸范围的工件或在工作台边缘装夹也是不安全的。

11、主轴头可能会在没有任何提示的状况下掉落,因此操作人员一定要避免接触主轴头正下方区域。

12、机床具体操作请认真阅读设备使用说明书。
