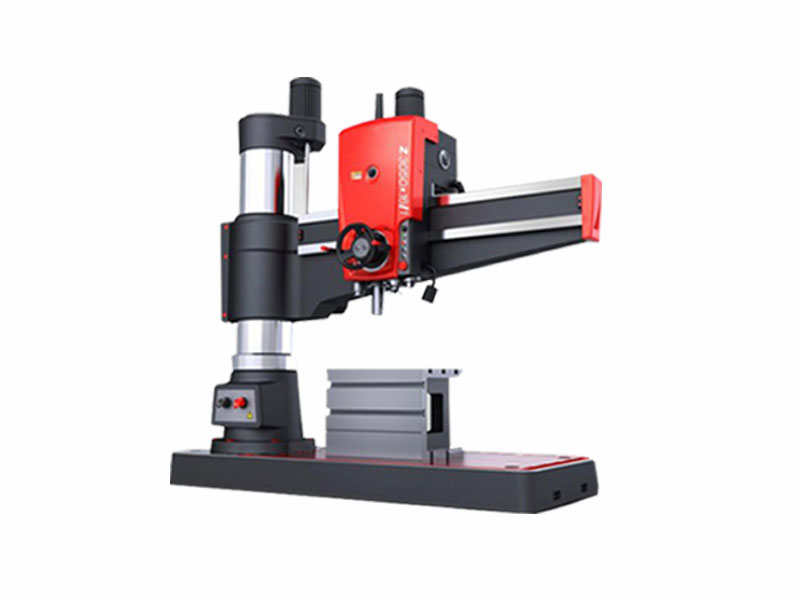

Z3040x13/1机械摇臂钻床
  • Z3040x13/1机械摇臂钻床
  • 产品名称:Z3040x13/1机械摇臂钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:40mm
  • 主轴行程:280mm
  • 主电机功率:3kw
  • 机床重量:
  • 外形尺寸:
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
Z3040x13/1机械摇臂钻床详细信息

 Z3040x13/1机械摇臂钻床外观造型美观大方,总体布局匀称协调;采用机械变速,机械锁紧,操作简便; 摇臂自动升降;结构可靠,制造精良,保证了机床精度持久性。
 Z3040x13/1机械摇臂钻床是一种孔加工设备,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。Z3040x13/1机械摇臂钻床操作方便、灵活,适用范围广,具有典型性,特别适用于单件或批量生产带有多孔大型零件的孔加工,是一般机械加工车间常见的机床。
 Z3040x13/1机械摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360 度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

 结构特点:

 ※整机采用优质树脂砂铸造

 ※采用双速全铜电机

 ※标准化电器箱

 ※铜螺母螺纹丝杆

 ※摇臂采用电动升降,主轴配有自动钻孔功能

Z3040x13/1机械摇臂钻床采用机械方式控制摇臂升降和旋转,大大提高了钻孔的效率减轻了操作的压力,并且主轴,摇臂和底座都做了加强,有着操作便捷,工作稳定等特点。

Z3040×13/1摇臂钻床技术参数

规格名称

单位

Z3040×13/1机械摇臂钻床

钻孔直径

mm

40

主轴中心线至立柱母线距离

mm

360-1300

主轴端面至底座工作面距离

mm

260-1000

主轴行程

mm

280

主轴锥孔(莫氏)

mores.no

4#

主轴转速范围

r/min

34-1220

主轴转速级数

step

12

主轴进给量范围

mm/r

0.10-0.25

主轴进给量级数

step

6

主轴箱水平移动距离

mm

870

主轴允许进给最大抗力

n

6500

主电机功率

kw

3

机床重量

kg

1800

外形尺寸

mm

1800×760×2100

摇臂钻床优势:
1.齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑,实践证明这个方 式没有办法把油甩到上面,上面的齿轮传统方式都是干磨。客户使用几个月后发现噪音大,一年至两年后要换上面的齿轮。
2.高地机床摇臂钻采取润滑自轴承进入,充分的润滑轴承,自轴承下来后到齿轮,只要勤换油,不要蛮操作,轴承、齿轮没有坏的理由。
3.高地机床在高效节能方面开发了节能高效电机,采用台湾炮塔铣电机原理。把转子高度降低,把粗度加大,增加电机的扭力,减小电机的 功率,实验证明,现在公司使用的电机比传统电机每小时节能2度电。节能电机每天按照12小时计算,12*2=24度,每天24度*365天=8760 度,两年省下一台设备款。
4.立柱安全锁紧,传统一般都是立柱锁紧 不带安全装置,装此设置要多2个交流接触器。高地钻床产品带安全自动保护装置,在人工忘记松 开锁紧的情况下,它可以自动断电防止摇臂升降式拉伤立柱,把升降丝母滑丝。
5.主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。
6.超音频淬火齿轮:耐磨、硬度高,淬火是要按照操作规程做的。不是用火烧烧就可以的,淬火、磨齿的工艺不要只是说,噪音是检测齿轮 质量的大概。磨齿的噪音小,无杂音。反之噪音分贝在100分贝以上。全部齿轮使用数控蜗杆磨精度磨齿。
7.丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火、热处理等严格工艺要求,专用丝杠设备,使用外圆 磨磨后光洁度高,使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。
8.精度好,从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证产品出厂的绝对合格。
