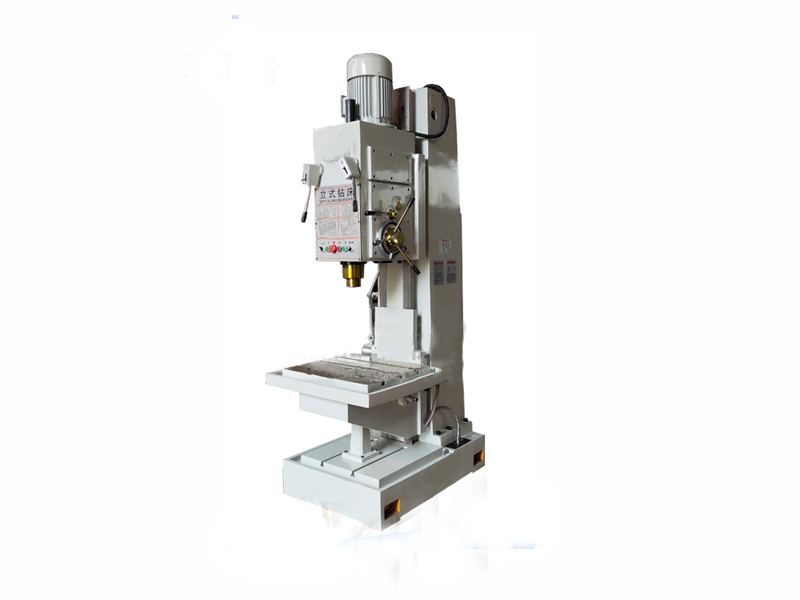

Z5163A立式钻床
Z5163A立式钻床

Z5163A立式钻床

日期:2021-04-12 来源:www.zjskybz.com 点击:1568次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:63mm
  • 主轴行程:250mm
  • 主电机功率:5.5kw
  • 机床重量:2500kg
  • 外形尺寸:986×147×280mm
在线咨询全国热线
024-66715888
产品描述
 Z5163A型立式钻床系列可以完成钻、扩、锪及攻丝等工序,具有精度可控,刚性好,扭矩大,噪音低,变速范围广等优点,操纵集中,使用维修方便。机床具有攻丝自动反转机构,主攻丝可实现自动正反转,对于盲孔和定深孔攻丝极为方便。
Z5163A型立式钻床的特点是工件固定不动,刀具做旋转运动,并沿主轴方向进给,操作可所以手动,也可所以机动。钻床系指主要用钻头在工件上加工孔的机床。一般钻头旋转为主运动,钻头轴向移动为进给运动。钻床构造简略,加工精度相对较低,可钻通孔、盲孔,替换特别刀具,可扩、锪孔,铰孔或进行攻丝等加工。
主要技术参数  Z5163A
钻孔最大直径mm 63
主轴最大进给抗力N 30000
主轴最大扭矩N.m 800
主电机功率kw 5.5
主锥孔锥度NO 5
主轴转速r.p.m 40-780(9级)
主轴每转进给量mm/rev 0.05 -1.78(6级)
主轴行程mm 250
主轴箱行程mm 250
主轴跨距mm 375
工作台行程(手动)mm 300
主轴端面至工作台距离mm 50-850
工作台尺寸mm 650×550
机床重量kg 2500
外形尺寸mm 986×147×280
包装箱尺寸mm 1710×1130×2920

Z5163型立式钻床的特点是工件固定不动,刀具做旋转运动,并沿主轴方向进给,操作可手动,也可机动。钻床系指主要用钻头在工件上加工孔的机床。一般钻头旋转为主运动,钻头轴向移动为进给运动。钻床构造简略,加工精度相对较低,可钻通孔、盲孔,替换特别刀具,可扩、锪孔,铰孔或进行攻丝等加工。
Z5163型立式钻床系列可以完成钻、扩、锪及攻丝等工序,具有精度高,刚性好,扭矩大,噪音低,变速范围广等优点,操纵集中,使用维修方便。机床具有攻丝自动反转机构,主攻丝可实现自动正反转,对于盲孔和定深孔攻丝极为方便。
Z5163立式钻床立柱采用的修理工艺:
机床立式钻床立柱的修理,可根据修前检查的情况分别采用不同的修理方法:
(1)立柱表面,特别是导轨表面上有啮痕、划道深度0.3~0.5mm 之间者,应经过精刨后再进行刮研,也可用铸铁冷焊或镶焊等方法进行修补。
(2)各导轨表面自身直线度、平行度以及对基准面的垂直度的误差超过 0.2mm 以上者,应该经过精刨以后再进行刮研。各导轨表面的直线度可用平板拖研并进行修刮,以角度平尺及接触点(8~10 点/25mm×25mm)保证;导轨表面对基准表面有垂直度要求的可用角度平尺拖研,刮削至(300∶0.03)mm。
