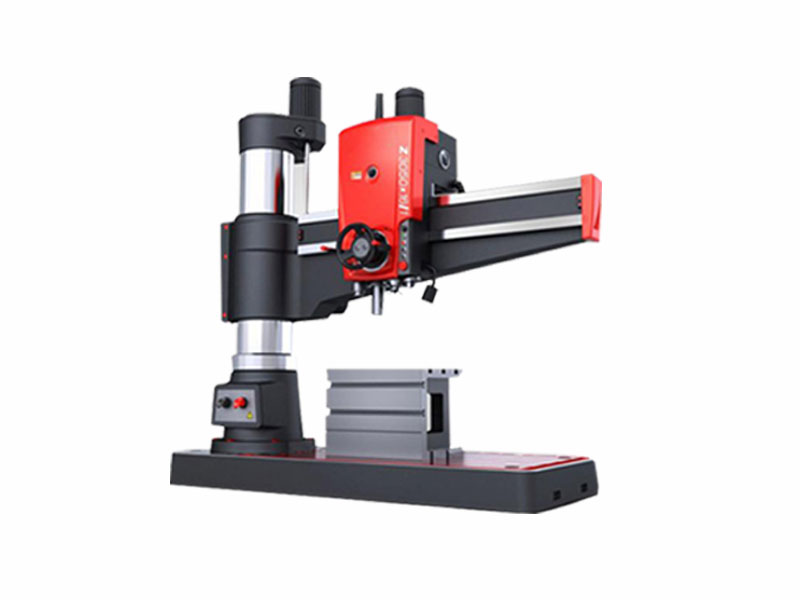

Z3080x25/1液压摇臂钻床
  • Z3080x25/1液压摇臂钻床
  • 产品名称:Z3080x25/1液压摇臂钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:80mm
  • 主轴行程:450mm
  • 主电机功率:7.5KW
  • 机床重量:11000kg
  • 外形尺寸:3730×1400×4025mm
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
Z3080x25/1液压摇臂钻床详细信息

 Z3080x25/1液压摇臂钻床工作效率好,加工误差小,液压预选变速,最大钻孔直径在配有相应工装的条件下可以镗孔,主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,精度好、刚性好、寿命长等优点。

Z3080×25/1液压摇臂钻床技术参数

规格名称

单位

Z3080×25/1液压摇臂钻床

钻孔直径

mm

80

主轴中心线至立柱母线距离

mm

500-2500

主轴端面至底座工作面距离

mm

550-2000

主轴行程

mm

450

主轴锥孔(莫氏)

mores.no

6#

主轴转速范围

r/min

16-1250

主轴转速级数

step

16

主轴进给量范围

mm/r

0.04-3.20

主轴进给量级数

step

16

工作台尺寸

mm

800×1000

主轴箱水平移动距离

mm

2000

主电机功率

kw

7.5

机床重量

kg

11000

外形尺寸

mm

3730×1400×4025


 其结构特点是:
1、主要关键件选用铸铁和特供钢材。
2、经专业化设备连续加工,确保基础部件精良。
3、采用液压预选变速机构,可节省辅助时间。
4、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
6、16级主轴转速与进给可选配出经济的切削。
7、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
8、完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中,采取了有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。
广泛的应用于大型设备,用来钻孔、扩孔、锪平面、铰孔、攻螺丝、镗孔。适用于机械加工各部门。
