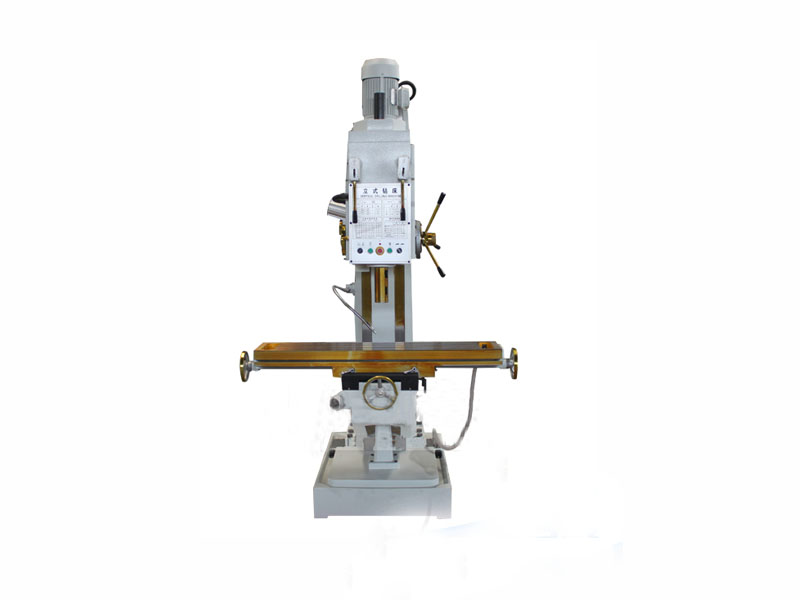

Z5150B-1立式钻床
  • Z5150B-1立式钻床
  • 产品名称:Z5150B-1立式钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:50mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1350kg
  • 外形尺寸:1300x1200x2465mm
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
Z5150B-1立式钻床详细信息

 Z5150B-1立式钻床由变速箱、主轴箱、圆立柱、工作台、托架、底座、电气箱等部件组成。变速箱组合在主轴箱上,主轴箱固定在圆立柱上方,其位置处于机床的上方。工作台套装在托架上,托架套装在圆立柱中间,圆立柱安装在底座上。

主要技术参数

Z5150B-1

最大钻孔直径mm

50

主轴轴孔锥度

MT5

主轴行程mm

250

主轴箱行(手动)mm

200

主轴转速级数

12

进给量级数

9

主轴转速范围r.p.m

31.5~1400

进给量范围mm/r

0.056~1.80

工作台面尺寸mm

1200x 280

工作台纵横行程mm

600 x 300

工作台升降行程mm

300

主轴端面至工作台面 最大距离mm

750

主电机功率kw

3

外形尺寸mm

1300x1200x2465

机床重量(净重)kg

1350

以下是Z5150B-1立式钻床的优点:
1. Z5150B-1方柱立式钻床由主轴箱、立柱、底座、工作台等主要部分组成。 机床要求布置足够的加强筋板,保证机床具有足够强度、刚性和高稳定性。
2.Z5150B立式钻床电机采用国内知名品牌,主轴轴承、丝杆、主要电器元件、主要液压元器件采用当今市场上质量较高的主流产品。
3. Z5150B立式钻床主轴系统有高性能的传动精度和刚性,主轴各级变速机构灵敏可靠。
4. Z5150B立式钻床操作系统集中,工人使用方便快捷,维修方便。
5. Z5150B立式钻床主轴攻丝能实现自动反转,自动进给、定程切削。
Z5150B-1立式钻床的加工原理是什么?
Z5150B-1立式钻床在进行工件加工时,工件通过夹具装置被固定在工作台上,主轴的加工运动形式是通过电动机经变速箱来驱动的,立式钻床的多轴可以调节,轴间距离可以调节的设备被称为多轴可调钻床。加工工件时候,各主轴边旋转边随主轴箱移动实现多孔加工,生产效率高可以批量加工工件。
刀具和工件的运动通过执行元件借助设备驱动经过传动链实现各种所需的不同运行,简单成型运动是单一执行件的直线或圆周运动。种类繁多的立式钻床使用的传动结构也是多样,但成型运动氛围简单和复杂两种类型,从钻床加工原理上说,不同设备在实现这两种运动的原理一致,从另一个层面上来讲,z5150B立式钻床的加工原理便是上述两种成型运动的加工原理。
Z5150B-1立式钻床在进行工件加工时候需要注意事项有:
薄板工件加工需要垫块,钻头将要把工件打穿时要减轻压力,以免钻头出现断裂发生意外情况。在立式钻床进行快速加工的情况下禁止接触设备的运动部件。工作后要注意工作环境的清理工作,认真做好工作的每一个细节。
