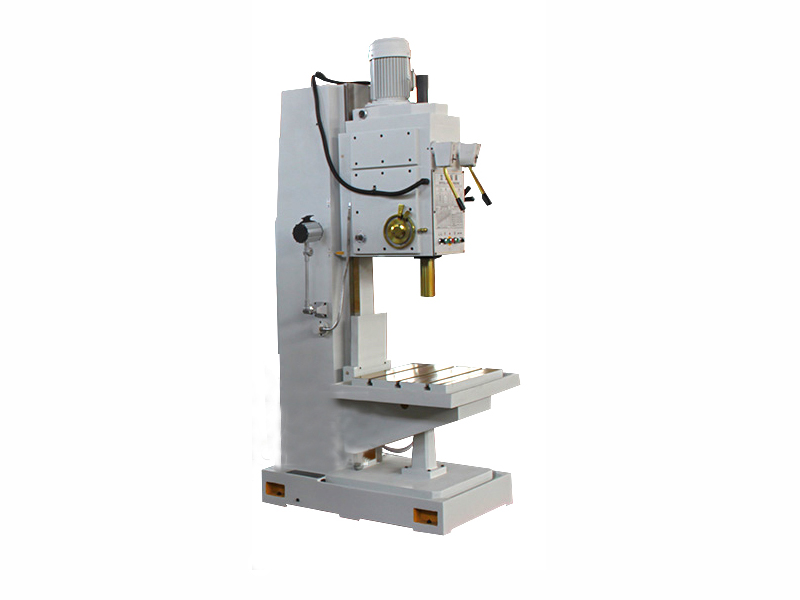

Z5150B立式钻床
  • Z5150B立式钻床
  • 产品名称:Z5150B立式钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:50mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1250kg
  • 外形尺寸:1090*905*2465
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
Z5150B立式钻床详细信息

 Z5150B立式钻床由变速箱、主轴箱、圆立柱、工作台、托架、底座、电气箱等部件组成。变速箱组合在主轴箱上,主轴箱固定在圆立柱上方,其位置处于机床的上方。工作台套装在托架上,托架套装在圆立柱中间,圆立柱安装在底座上。
主轴竖直布置且中心位置固定的钻床,简称立钻。针对中小型板件,盘类,壳体类,汽车连杆和液压阀体等复杂零件及模具类的批量加工开发出的优质Z5150B立式钻床,常用于机械制造和修配工厂加工中、小型工件的孔。加工前,需先调整工件在工作台上的位置,使被加工孔中心线对准刀具轴线,加工时,工件固定不动,主轴在套筒中旋转并与套筒作轴向进给。工作台和主轴箱可沿立柱导轨调整位置,以适应不同高度的的工件。
Z5150B立式钻床作为钻床的一种,也是比较常见的金属切削机床,有着应用广泛,精度高的特点。适合于批量加工。

主要技术参数

Z5150B

最大钻孔直径

50

主轴孔锥度

MT5

主轴行程

250

主轴箱行程(手动)mm

200

主轴转速级数

12

主轴转速范围r.p.m

31.5-1400

进给量级数

9

进给量范围mm/r

0.056-1.80

工作台面积mm

560-480

工作台垂向行程mm

300

主轴端面至工作台面最大距离mm

750

主电机功率kw

3

外形尺寸mm

1090-905-2465

机床净重kg

1250

Z5150B立式钻床的结构特点是什么?

1.可实现立、卧铣两种加工功能。

2.立式主轴套筒具有手动和微动两种进给。

3.工作台导轨副超音频淬火后磨削。

4.工作台分三种机动进给方式:A型为三向;C型为单向;D型为两向。

以下是高地机床Z5150B立式钻床的优点:

1. Z5150B方柱立式钻床由主轴箱、立柱、底座、工作台等主要部分组成。 机床要求布置足够的加强筋板,保证机床具有足够强度、刚性和高稳定性。可靠

2.Z5150B立式钻床电机采用国内知名品牌,主轴轴承、丝杆、主要电器元件、主要液压元器件采用当今市场上质量较高的主流产品。

3. Z5150B立式钻床主轴系统有高性能的传动精度和刚性,主轴各级变速机构灵敏可靠。

4. Z5150B立式钻床操作系统集中,工人使用方便快捷,维修方便。

5. Z5150B立式钻床主轴攻丝能实现自动反转,自动进给、定程切削。
